Střešní plášť Pavatex pod krokvemi a strop bungalovu

  pod krokvemi, povrch omítka

  pod krokvemi, povrch palubky

Technologický postup ke stažení: Pavatex pod krokvemi                   ZDE>>

Postup montáže: Zateplení mezi a pod krokvemi krok za krokem     ZDE>>

Certifikovaná difúzně otevřená konstrukce šikmé střechy                 DIFFUROOF „I“

Certifikovaná difúzně otevřená konstrukce stropu bungalovu           DIFFUTOP

POKYNY K MONTÁŽI – DESKY POD KROKVEMI

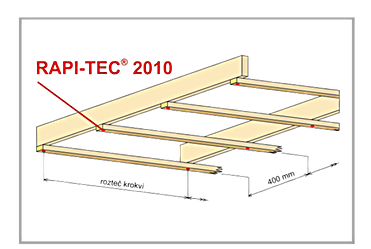

LAŤOVÝ ROŠT – KOTVENÍ

  • Průřez latí minimálně 40/60 mm
  • Latě se šroubují na spodní líc do krokví, kleštin, příhradových vazníků
  • Osová vzdálenost latí je minimálně 400 mm
  • Při použití výplňové izolace Pavaflex mezi latěmi a tuhé desky Pavatex v interiéru min. tloušťky 60 mm se latě umísťují v osové vzdálenosti 625 mm
  • Latě se šroubují stavebními vruty RAPI-TEC 2010, rozměr vrutu 5×100 mm, nebo RAPI-TEC SK PLUS, rozměr vrutu 6×100 mm (délka vrutu pro lať výšky 40 mm)

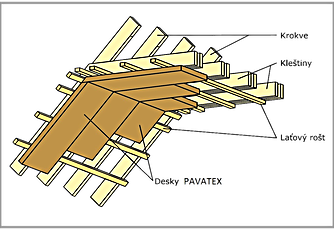

KLADENÍ DESEK

  • Desky se pokládají od pozednice směrem ke hřebeni nebo ke kleštinám kolmo na laťový rošt
  • Další řada se klade na vazbu s překrytím spáry o 250 mm
  • Spáry spoje pero drážka se nelepí

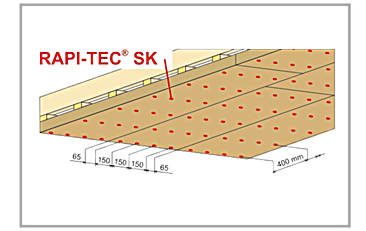

KOTVENÍ DESEK NA LAŤOVÝ ROŠT

  • Desky se kotví výhradně vruty, průměr hlavičky min. 14 mm
  • Ideální je stavební vrut RAPI-TEC SK PLUS
  • Hloubka zapuštění vrutu do latí je 40 mm
  • V místech, kde nelze spojit desky na pero a drážku, se napojují na sraz. Spoj je vhodné slepit polyuretanovým lepidlem

POVRCHOVÁ ÚPRAVA V INTERIÉRU

  • Interiérové povrchy se zpravidla dělají ve dvojím provedení:
    – Tenkovrstvá interiérová omítka
    – Dřevěný palubkový obklad (možno použít desku PAVATHERM-PROFIL se systémovou lištou)
  • Konstrukci je vždy nutné posoudit z hlediska stavební fyziky s ohledem na kondenzaci vodní páry
  • V té souvislosti je potřeba zajistit i vzduchotěsnost, a to buď interiérovou tenkovrstvou omítkou s výztužnou mřížkou nebo navrženou parobrzdnou fólií

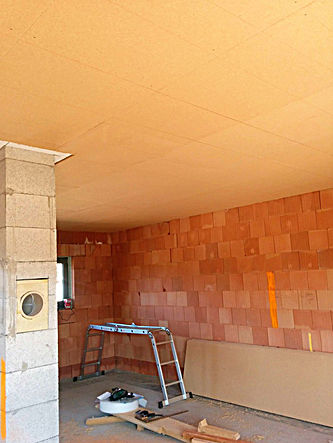

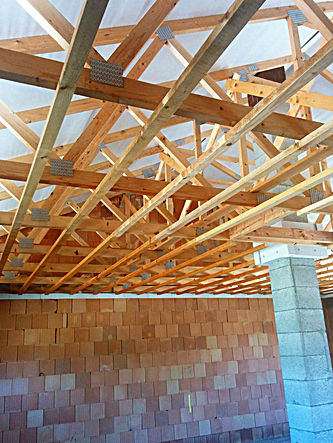

Laťový rošt a Pavatex na stropu zděného bungalovu

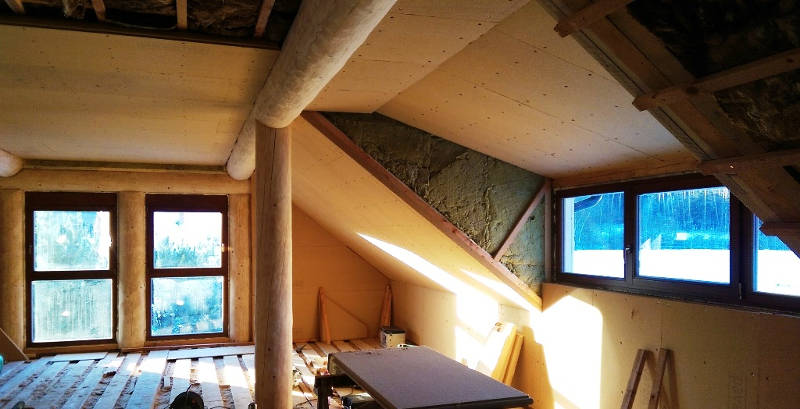

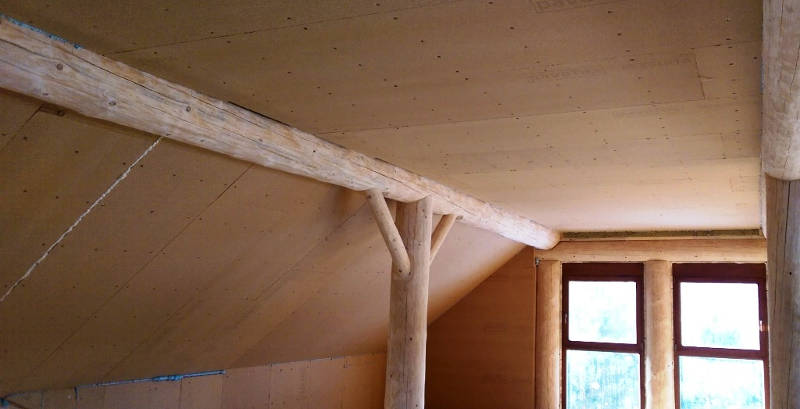

Podkroví srubu – Pavatherm-Combi 60 mm
